Гидравлический роторный пресс для бруса и щита с шестью рабочими полями

Гидравлический роторный пресс для бруса и щита с шестью рабочими полями

Роторные пресса для склеивания бруса в щит, модели ПГР 6-2500/50 и ПГР 6-3000/50   предназначены для промышленного производства клееного щита.   Производство ООО Термопроцесс.

Описание конструкции и технологии работы:

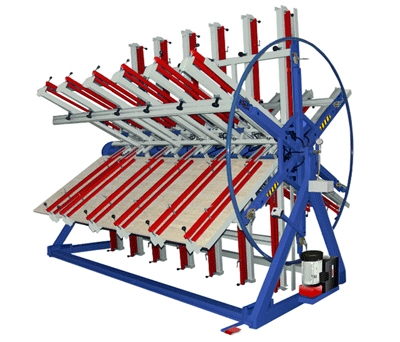

Пресс состоит из сварной станины, с установленными в неё подшипниками для вращения ротора с 6-тью рабочими полями. Поворот ротора осуществляется вручную за поручень, с последующей фиксацией в рабочем положении с помощью педали со стопором. панели управления.

Рабочий стол пресса представляет собой рамную конструкцию сгидравлическими прессующими блоками. Каждый блок на столе может быть установлен независимо от других и имеет собственные регулировки.

Усилие сжатия прессующих блоков обеспечивается гидроцилиндрами, усилие прессования контролируется по манометру с панели управления. Давление в системе может быть отрегулировано переливным клапаном. Гидроцилиндры на каждом рабочем столе разделены по управлению на две группы, что позволяет изготовление двух щитов одновременно различных по длине.

Усилие сжатия может регулироваться на всех блоках прессования одновременно, или каждом в отдельности. Выбранное давление фиксируется вручную посредством шарового крана. Обратный ход цилиндров осуществляется с помощью возвратных пружинных механизмов. Прижимная выравнивающая планка фиксируется на раме с помощью замка в виде рычага с эксцентриком и настраивается на толщину заготовки двумя винтовыми механизмами. При открывании замка планка поднимается вверх пружинным механизмом, освобождая доступ для укладки заготовок или снятия готового щита.



Технические характеристики:

Параметры ПГР 6-2500/50 ПГР 6-3000/50 ПГР 6-3000/50
Размер рабочего стола, мм 2500 х 900 3000 х 900 3000 х1350
Толщина склеиваемого щита, мм 15 - 50
Кол-во гидроцилиндров на раб. столе, шт  5  6  6
Усилие прессования 1-го цилиндра, кг  2000  2000  2000
Ход штока гидроцилиндра, мм  100  100  100
Максимальное давление в системе, Бар   210  210  210
Рабочее давление в гидросистеме, Бар  160  160  160
Электрическая мощность гидростанции, кВт  2,2  2,2  2,2
Габаритные размеры (Д х Ш х В), м  3,6 х 2,8 х 2,9  3,6 х 2,8 х 2,9  3,6 х 3,2 х 3,1
Вес, кг  1680  1990  2500




Дополнительное оснащение:

Возможно изготовление пресса с другими размерами рабочего стола и толщины используемых заготовок.
