ЗДАНИЕ КАМЕРЫ: КАРКАС И СТЕНЫЗдание сушильной камеры представляет собой металлоконструкцию, изготовленную из алюминиевого профиля (сертификация ISO 9001). Конструкция стен камеры выполнена из горизонтальных алюминиевых кассет высотой в 850 мм с утеплением минеральной плитой. Минеральная плита содержит базальтовые волокна. Такая конструкция стен является наилучшей гарантией от проседания утеплителя в течение всего периода эксплуатации камеры. Облицовка камеры выполнена из алюминиевого профилированного листа. Толщина панели в стандартном исполнении составляет 125 мм (и может быть изменена по желанию заказчика). Весь крепёж в камере выполнен из нержавеющей стали и алюминия. |
 |
ПОДЪЕМНО-СДВИЖНЫЕ ВОРОТА И МЕХАНИЗМ ПОДЪЕМАВорота изготовлены из тех же материалов, что и стены сушильной камеры и выполнены в двух вариантах: подъемно-сдвижные и распашные. Открытие и закрытие производится посредством механизма с ручным редуктором (Италия). Перемещение ворот осуществляется по подвесному пути. Плотное прилегание ворот обеспечивается за счет собственного веса ворот с замком ригельного исполнения, опускаемых механизмом на ответный направляющий кронштейн. Камеры с тележечной загрузкой оснащаютсяодно- или двухстворчатыми распашными воротами. Качественная изоляция высушиваемого пиломатериала от внешней среды обеспечивается профильным уплотнителем из силиконовой резины (выдерживает морозы до -50 градусов, не отвердевая, имеет прекрасные реверсивные свойства, выдерживает повышенную влажность, давление, пар, воздействие различных химикатов и масел). Максимальная рабочая температура до + 150 градусов. |
 |
ФАЛЬШПОТОЛОК, ДЕФЛЕКТОРЫ, ВЕНТИЛЯТОРНАЯ СТЕНКАФальшпотолок, дефлекторы и вентиляторная стенка выполненыиз алюминия. Основное назначение металлоконструкций внутреннего оборудования - создание канала движения агента сушки, а также навеска вентиляторов и калориферов. Для облегчения доступа к оборудованию при проведении регламентных работ и осмотров, панели фальшпотолка выполнены лекгосъемными. Камера комплектуется резиновыми фартуками, предназначенными для рационального распределения агента сушки. Их назначение - закрывать свободное пространство между штабелем и ограждающими конструкциями. |
 |

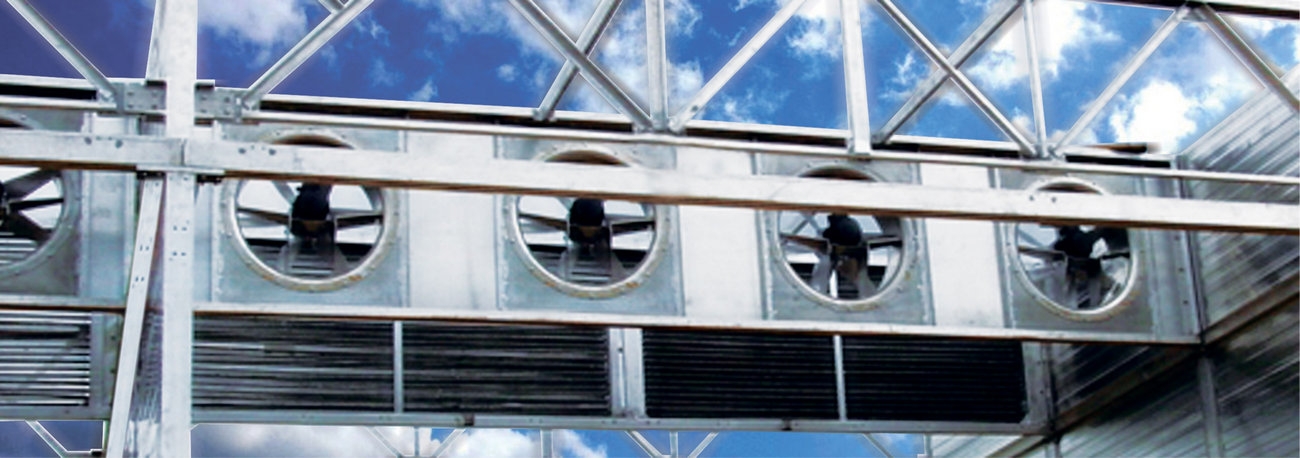

ВЕНТИЛЯТОРЫАлюминиевые термовлагостойкие реверсивные вентиляторы (Германия) поставляются с завода-изготовителя комплектно с крыльчаткой и обечайкой. степень защиты двигателей IP 55 (ГОСТ 14254-96), термозащищенное исполнение по классу изоляции "F" (ГОСТ 8865-93). В случае применения высокотемпературных режимов возможно исполнение по классу изоляции "Н". Лопатки вентиляторов - литые, алюминиевые, динамически сбалансированы, обечайки выполнены из алюминиевых сплавов. Вентиляторы формируются в группу на вентиляторной алюминиевой стенке и размещаются над фальшпотолком. В процессе эксплуатации не требуют никакого обслуживания (смазки, подшипников и т.д.). |
 |
КАЛОРИФЕРЫ
|
 |
СИСТЕМА ПРИТОЧНО-ВЫТЯЖНОЙ ВЕНТИЛЯЦИИ С ЭЛЕКТРОПРИВОДАМИ (ШВЕЙЦАРИЯ)Важный элемент системы управления подачи теплоносителя - трехходовой клапан калорифера (Швейцария) выполнен из чугуна, а шток клапана из нержавеющей стали. Клапан оснащен электроприводом (Швейцария) с электронным управлением. Максимально допустимая рабочая температура 130 градусов. |
 |
АВТОМАТИЧЕСКАЯ СИСТЕМА УПРАВЛЕНИЯ СУШКОЙ НА ОСНОВЕ КОНТРОЛЛЕРА LiTOUCH (ИТАЛИЯ)Автоматика сочетает легкость управления с графическим сенсорным дисплеем, и особенно подходит для пользователей, которым требуется простой и полный контроль над системой, с возможностью использовать как стандартные, так и собственные программы сушки. |
 |
АВТОМАТИЧЕСКИЙ КОНТРОЛЛЕР dTOUCHОтличительная особенность dTOUCH – управление посредством сенсорного экрана с возможностью подключения беспроводных датчиков контроля процессом сушки древесины. Загрузка и перенос программ управления осуществляется с помощью microSD памяти. dTOUCH может автоматически идентифицировать некоторые критические состояния (как замороженный лес, нечувствительный лес и т.д.) и изменить ц и к л с у ш к и , чтобы включить самое подходящее решение от идентифицированной проблемы. В дополнение ко всем функциям, dTOUCH включает широкий диапазон программ сушки для более 400 разновидностей древесины, включая также некоторые специальные циклы по поддержанию/изменению естественного цвета древесины, для быстрого высыхания и так далее. Создавать программы сушки больше не требуется, используя dTOUCH, достаточно "объяснить" системе, что является особыми требованиями, отвечая на некоторые простые вопросы системы и система создаст самый подходящий цикл сушки. |
 |
СИЛОВОЙ ШКАФК силовому электрошкафу подключены все исполнительные механизмы, ответственные за ведение технологического процесса. Переключатели на передней панели шкафа позволяют переходить на ручное управление всем оборудованием сушильной камеры (например, при проведении регламентных и ремонтных работ). |
 |
WOOD WIZARDДля удаленного управления группой сушильных камер с помощью персонального компьютера, применяется программное обеспечение Wood Wizard version 2.0. Это программное обеспечение соединило в себе все лучшие качества предыдущих версий и новые функциональные возможности. Wood Wizard объединяет до 32 контроллеров сушильных камер в единую сеть через персональный компьютер, с удаленным доступом к компьютеру, управляющему процессом сушки. |
Конвективная сушильная камера для древесины
сушильные камеры
с торцевой загрузкой
Сушильные камеры
с фронтальной загрузкой
