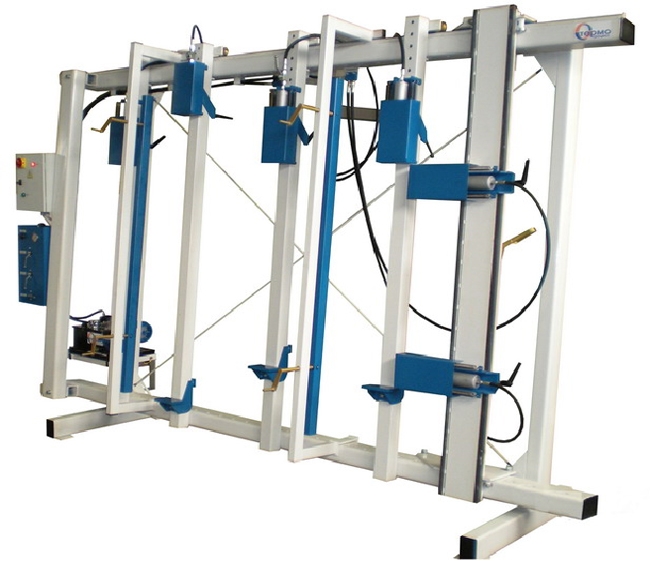

Гидравлическая сборочная вайма ВСГ 30Х18
ГИДРАВЛИЧЕСКАЯ СБОРОЧНАЯ ВАЙМА:
- Сборочная вайма предназначена для сборки окон и дверей.
- В комплектации с фронтальными прижимами возможно использование для склеивания щита и т.д.
- Прочная сварная конструкция, изготовленная из толстостенного профиля замкнутого сечения, гарантирует устойчивую работу ваймы при больших нагрузках.
- В стандартной комплектации оснащается тремя вертикальными и двумя горизонтальными прессующими блоками.
- Горизонтальные передвижные прессующие блоки расположены на вертикальной передвижной балке.
- Гидроцилиндры и опоры вертикальных прессующих блоков регулируются по высоте.
- Данная конструкция позволяет оперативно изменять размер зоны прессования.
- Управление работой гидроцилиндров (включая регулировку давления гидростанции) производится раздельно для горизонтальной и вертикальной групп.
- Цилиндр среднего вертикального прессующего блока при необходимости отключается.
- Используются гидрокомпоненты ведущих европейских производителей.
- По запросу вайма может быть оснащена фронтальными прижимными балками с ручным прижимом.
Максимальный размер зоны прессования, мм | 3000 х 1800 х 100 |
Минимальный размер зоны прессования, мм | 550 х 230 х 30 |
Вертикальные прессующие блоки, шт | 3 |
Горизонтальные прессующие блоки, шт | 2 |
Ход гидроцилиндров, мм | 120 |
Максимальное давление цилиндра, кг | 2'000 |
Максимальное давление гидростанции, бар | 160 |
Установленная мощность гидростанции, кВт | 2,2 |
Габаритные размеры (длина х глубина х высота), мм | 3950 х 1080 х 2520 |
Вес, кг | 800 |
Дополнительное оснащение:
• Фронтальная балка с ручным прижимом
• Вертикальный прессующий блок (отключаемый)
• Вертикальная передвижная балка с горизонтальными
прессующими блоками
• Шаровой кран
• Устройство контроля макс. давления в гидросистеме
