Гидравлический горизонтальный пресс с двумя рабочими полями ПГГ 2-3000

гидравлический пресс для склеивания щита со склада в Москве



Гидравлический горизонтальный пресс для склеивания бруса в щит ПГГ 2-3000 предназначен для массового изготовления клееного щита.





Описание конструкции и технологии работы:

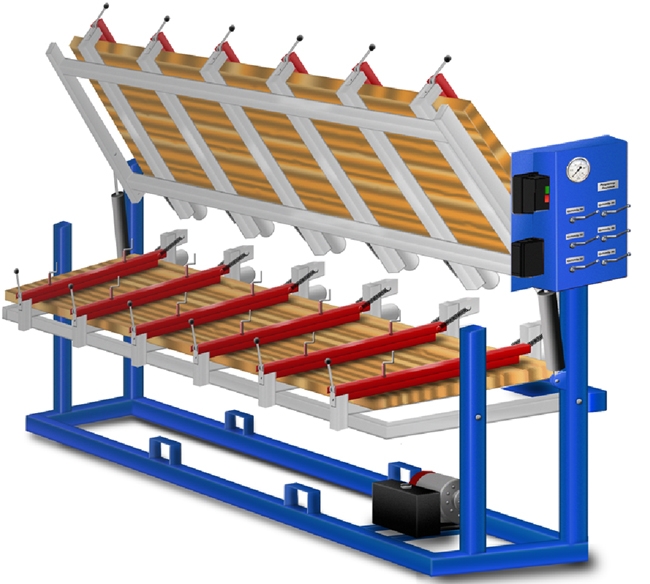

Пресс состоит из сварной станины, с 2-мя рабочими столами. Нижний стол жёстко фиксированный, верхний стол поднимается двумя гидравлическими цилиндрами. Включение подъёмных цилиндров производится с панели управления.


Рабочий стол представляет собой рамную конструкцию с гидравлическими прессующими блоками. Каждый блок на столе может быть установлен независимо от других и имеет собственные регулировки. Усилие сжатия прессующих блоков обеспечивается гидроцилиндрами, усилие прессования контролируется по манометру с панели управления. Давление в системе может быть отрегулировано переливным клапаном. Гидроцилиндры на каждом рабочем столе разделены по управлению на две группы, что позволяет изготовление двух щитов одновременно различных по длине.


Усилие сжатия может регулироваться на всех блоках прессования одновременно, или в каждом по отдельности. Выбранное давление фиксируется вручную посредством шарового крана. Обратный ход цилиндров осуществляется с помощью возвратных пружинных механизмов. Прижимная выравнивающая планка фиксируется на раме с помощью замка в виде рычага с эксцентриком и настраивается на толщину заготовки двумя винтовыми механизмами. При открывании замка планка поднимается вверх пружинным механизмом, освобождая доступ для укладки заготовок или снятия готового щита.



Технические характеристики:

Параметры

ПГГ 2 - 3000\50
Размер рабочего стола, мм 3000 х 900
Толщина склеиваемого щита, мм 15 -50
Кол-во гидроцилиндров на рабочем столе, шт 6
Ход штока гидроцилиндра, мм 100
Усилие прессования 1-го цилиндра, кг 2000
Рабочее давление в гидросистеме, Бар 160
Максимальное давление в системе, Бар 210
Электрическая мощность гидростанции, кВт 2,2
Габаритные размеры (длина х ширина х высота), мм 3400 х 1375 х 1715
Вес кг. 670



Возможно изготовление пресса с другими размерами рабочего стола и толщины используемых заготовок.



Компания Термопроцесс изготавливает широкий спектр оборудования для склейки бруса в щит в стандартной комплектации и на заказ.
