Комплектующие для чистых комнат

Одним из основных направлений в деятельности компании «Термопроцесс инжиниринг» является разработка и производство комнат избыточного давления (чистых комнат). Чистая комната предназначена для проведения различных видов лакокрасочных работ, позволяя получать при этом поверхности стабильно высокого качества за счёт создания оптимального микроклимата в рабочей зоне, очищенной от примесей, мелкодисперсионных взвесей, аэрозолей.

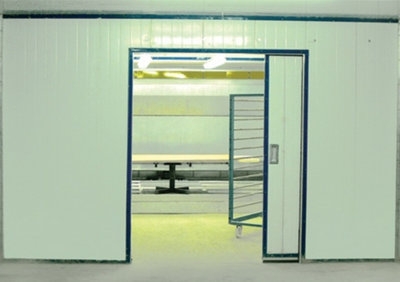

 РАЗДВИЖНАЯ ДВЕРЬ, ВОРОТА

Перемещение полотна происходит посредством направляющей и 4-роликовым кареткам. Каждая каретка рассчитана на нагрузку до 350 кг, что обеспечивает многолетнюю безотказную эксплуатацию.

Уплотнение двери с проемом обеспечивает уплотнение «щетка Н25» по всему периметру. Такой вид уплотнения позволяет организовать в чистой комнате проем двери без порога.

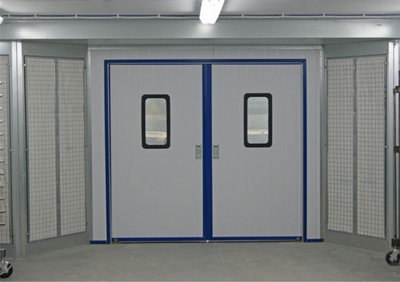

  ИНСПЕКЦИОННАЯ ДВЕРЬ

 ИНСПЕКЦИОННАЯ ДВЕРЬ

Каждая зона чистой комнаты оборудована инспекционной дверью.

Наличие распашной двери необходимо по требованиям пожарной безопасности.

Каркас двери изготовлен из экструдированного алюминиевого профиля с двойным уплотнителем. Дверь оснащена смотровым окном и защелкой с ручкой.

 ВЗРЫВОЗАЩИЩЕННЫЕ СВЕТИЛЬНИКИ

 ВЗРЫВОЗАЩИЩЕННЫЕ СВЕТИЛЬНИКИ

Светильники взрывозащищенные (Чехия)
Маркировка взрывозащиты ATEX Ex nA IIC T5 Gc X/Ex tc IIIC T42 C DcX

 ПРИТОЧНО-ВЫТЯЖНЫЕ КОЛОННЫ

 ПРИТОЧНО-ВЫТЯЖНЫЕ КОЛОННЫ

Высококачественная фильтрация вытяжного воздуха из окрасочных камер происходит с помощью блок-фильтров, которые представляют собой:

  • Корпус и сетка выполнены из оцинкованного металла;
  • Фильтр - нетканный материал;
  • Материал фильтра не содержит силикона и совместим с любыми красками;
  • Производим по размерам заказчика.
 ФИЛЬТРУЮЩИЙ МАТЕРИАЛ ИЗ СТЕКЛОВОЛОКНА

 ФИЛЬТРУЮЩИЙ МАТЕРИАЛ ИЗ СТЕКЛОВОЛОКНА

КЛАСС ФИЛЬТРА G3, G4 (EN 779:2012/ГОСТ ЕН 779-2014)
Прогрессивная структура упаковки волокон;
Низкое начальное сопротивление и высокая пылеемкость;
Экологически безопасен.

ПРИМЕНЕНИЕ:
Фильтрующие материалы как правило используются для изготовления панельных фильтров и предназначены для улавливания аэрозолей жидких веществ (лака, краски и т.п.). Этот материал также широко применяется в качестве напольных фильтров в камерах окрасочных комплексов автомобильного и мебельного производств, для защиты систем вытяжной вентиляции (вентиляторы, воздуховоды) от аэрозолей и предотвращения их выброса в атмосферу.

 ПРИТОЧНЫЙ ПЛЕНУМ

 ПРИТОЧНЫЙ ПЛЕНУМ

Приточный пленум является неотъемлемой частью чистой комнаты и предназначен для подачи чистого воздуха в зону окраски деталей. Очистка воздуха осуществляется фильтрующим материалом, устанавливаемым в откидной рамке пленума.
Необходимая площадь пленума формируется из отдельных секций размером 2х1м.

Типы секций:

  • Отдельная секция. Все боковые стенки закрыты оцинкованным листом.
  • Правая / левая секция. Левая / правая боковая сторона открыта для присоединения к другим секциям.
  • Каркас с левой / правой стороны подготовлен для монтажа с другими секциями.
  • Средняя секция. Левая и правая боковая сторона открыта для присоединения к другим секциям. Каркас с левой и правой стороны подготовлен для монтажа с другими секциями.

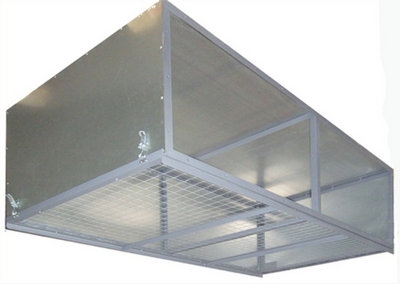

Пленум с открытой откидной рамкой
Нижняя откидная рамка изготовлена из окрашенного стального уголка и оцинкованной сетки. Периметр рамки служит фиксатором и зажимом фильтровального материала. В базовой комплектации устанавливается материал класса очистки F5. Натяжение и фиксация рамки осуществляется замком типа «лягушка».

Каркас секции изготовлен из окрашенного стального уголка. Подсоединение воздуховодов приточной вентиляции осуществляется на месте монтажа с любой стороны секции путем вырезания отверстия в оцинкованном листе. Свободное расположение отверстия под воздуховод позволяет облегчить процесс монтажа.
