Сушильные камеры для ЛКМ

Сушильная камера тупикового типа предназначена для осуществления процесса сушки ЛКП согласно заданным программам и параметрам.

Корпус камеры собран из окрашенных металлических профилей, слоя базальтовой теплоизоляции и трехслойных теплоизолирующих панелей с утеплителем высокой плотности из минеральной ваты на базальтовой основе в качестве наружной обшивки. Стены внутри камеры выполнены из оцинкованной или нержавеющей стали.

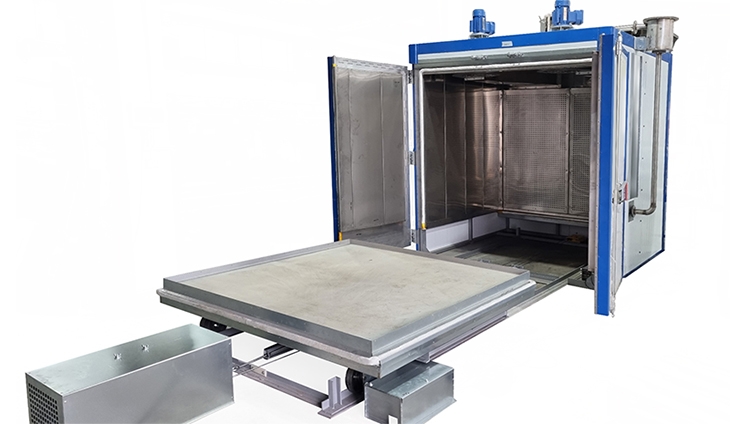

При необходимости внутри камеры могут быть установлены перфорированные или сетчатые стеллажи/полки для размещения изделий. Материал – оцинкованная или нержавеющая сталь. Также пол камеры может быть оборудован направляющими/рельсами для закатывания тяжелых тележек с изделиями как вручную, так и оборудованных электроприводом. По периметру дверного проема, для герметизации предусмотрен термостойкий уплотнитель, обеспечивающий минимальные теплопотери. Ворота распашные теплоизолированные, на усиленных петлях, с внутренней обшивкой из оцинкованной или нержавеющей стали и запором с надежной фиксацией.

Конструкция корпуса камеры обеспечивает сохранение достигнутой температуры внутри камеры в течение длительного времени, не допуская нагрева наружных стенок.

Нагрев камеры осуществляется равномерно распределенным потоком воздуха. Воздух нагревается электрическим, взрывозащищенным нагревателем (ТЭН), установленным внутри камеры в отдельном коробе внутреннего воздуховода.

Циркуляцию воздуха в камере обеспечивает теплостойкий взрывозащищённый вентилятор (смонтирован на крыше камеры), прокачивающий воздух через нагреватель и систему воздуховодов внутри камеры. Система воздуховодов в камере предназначена для равномерного распределения воздуха по объему камеры. Вытяжной искробезопасный вентилятор (смонтирован на крыше камеры) с взрывозащищенным теплостойким двигателем удаляет продукты сушки в атмосферу.

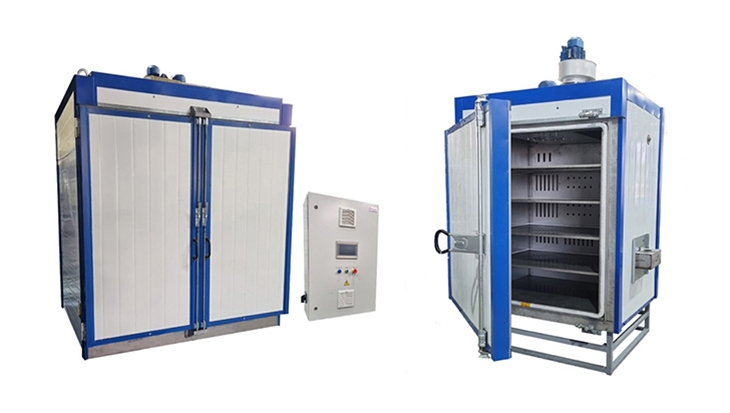

Система управления камеры оснащена регулятором температуры на основе программируемого контроллера с сенсорным (touch-screen) дисплеем, установленным в корпусе шкафа общепромышленного назначения.

Система управляет нагревом, выдержкой на заданное время при установленной температуре и охлаждением камеры. Циклы сушки программируются, циклограммы процессов сохраняются в памяти и могут быть архивированы, например, на flash-карту или любой другой USB-накопитель. Шкаф управления устанавливается рядом с камерой или, при необходимости, может быть вынесен в другое помещение и соединен с камерой взрывозащищенным кабелем.

Камера – моноблок и поставляется в собранном виде (корпус), внешнее оборудование - в отдельной упаковке.

Комплектация камеры

1. Корпус камеры
2. Ворота термоизолировнные распашные одно/двустворчатые
3. Блок ТЭН взрывозащищенный
4. Вентилятор вытяжной взрывозащищенный теплостойкий
5. Вентилятор циркуляционный теплостойкий искробезопасный с взрывозащищенным двигателем
6. Клапан дроссельный
7. Воздуховод внутренний
8. Шкаф управления
9. Пульт управления взрывозащищенный
10. Датчики
11. Документация (паспорт, инструкция по эксплуатации, чертежи, схемы, сертификаты)

 *Камера поставляется без комплекта внешних воздуховодов для подвода к общей вентиляционной системе цеха и электромонтажных изделий для крепления кабелей к конструкциям цеха.

Краткие характеристики

Возможные опции

+ Взрывозащищенный датчик аварийного открывания ворот

+ Сигнализатор довзрывоопасных концентраций

+ Автоматическая система пожаротушения

+ Увеличение максимальной рабочей температуры до 250˚С

+ Внутренняя обшивка из нержавеющая стали
